Nội dung đồ án tốt nghiệp ngành xây dựng với đề tài: Trường THPT Lý Thường Kiệt – Hà Nội dưới đây chỉ mang tính chất tham khảo.
Quy mô của công trình Trường THPT Lý Thường Kiệt – Hà Nội
Quy mô của công trình
Quy mô đầu tư công trình:
Mục tiêu xây dựng tòa nhà đáp ứng nhu cầu học tập, của toàn thể học sinh với đầy đủ tiện nghi, hệ thống hạ tầng kĩ thuật đầy đủ đồng bộ phục vụ phù hợp nhu cầu đặc thù của từng khu công năng. Công trình có quy mô 5 tầng. Trên mỗi tầng đều có các phòng học, sảnh, phòng vệ sinh. Tầng mái bố trí phòng xây tường kỹ thuật, mái lát ghạch lá nem nóng cho tầng 5.
Yêu cầu về công năng:
Công trình xây dựng đảm bảo được chức năng giao thông thuận tiện giữa các không gian chức năng bên trong công trình và bên ngoài công trình, đảm bảo sự thông thoáng, thuận tiện, đáp ứng đầy đủ cho nhu cầu học tập và giảng dạy. Mặt khác phải đảm bảo các yêu cầu về thoát người khi xảy ra hỏa hoạn.
Công trình đầu tư xây dựng mới ngoài việc phải đáp ứng được dây chuyền sử dụng còn phải phù hợp với kiến trục và quy hoạch tổng thể của các công trình đã có từ trước đó.

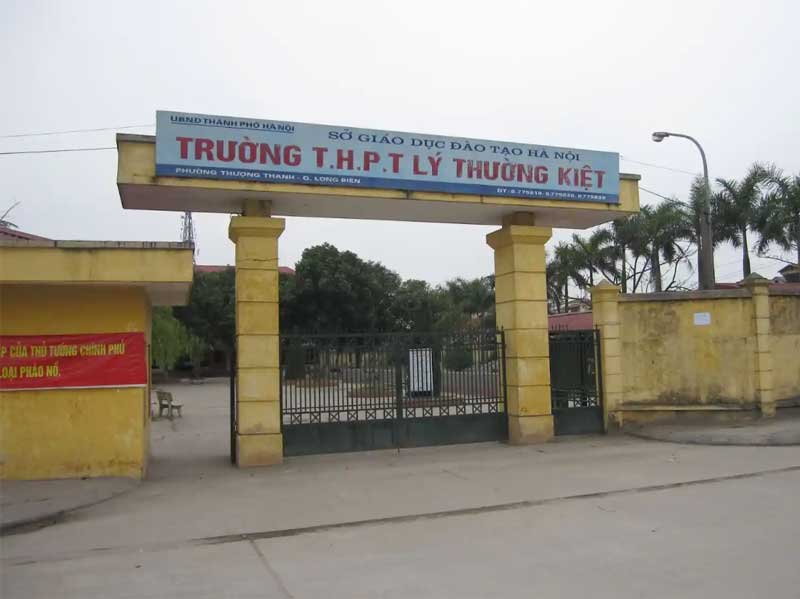

Trường THPT Lý Thường Kiệt Hà Nội – Ảnh minh họa
Các giải pháp thiết kế kiến trúc của công trình
Giải pháp mặt bằng:
Công trình được thiết kế theo yêu cầu của Quy hoạch đô thị và tuân theo các quy định
trong tiêu chuẩn thiết kế: Tiêu chuẩn quốc gia TCVN 8794:2011 Trường Trung học –
Yêu cầu thiết kế.
Với các chỉ tiêu kĩ thuật của công trình:
Công trình có quy mô 5 tầng với tổng chiều cao là +18,3m từ mặt đất
Chiều cao tầng 1 là 3,9m, tầng 2-5 là 3,6m
Chiều dài công trình là: 63,2m
Chiều rộng công trình là: 8,9m
Giải pháp bố trí mặt bằng:
Tổng diện tích xây dựng công trình: 2800m2
Thiết kế mặt bằng tổng thể tuân thủ quy định về số tầng, chỉ giới đường đỏ, và chỉ giới
xây dựng.
Giao thông theo phương ngang nhà là các hành lang và các cầu thang bộ.
Cầu thang được bố trí ở giữa nhà và cạnh nhà phục vụ cho việc giao thông theo phương
đứng, tạo cho việc giao thông trong công trình được diễn ra thuận lợi.
Giải pháp mặt đứng, hình khối khung gian của công trình:
Mặt đứng của công trình được thiết kế đơn giản, thuận tiện, đẹp mắt.
Không gian công trình được bố trí hợp lý với khu giao thông được bố trí ở giữa, thuận tiện cho chức năng giao thông của tất cả các khu dạy học.
Mặt đứng của công trình với đường nét là các phào chỉ từ tầng một lên tới tầng năm, của các ô cửa sổ quay ra bên ngoài làm từ gỗ và kính giúp lấy ánh sáng tự nhiên theo cách tốt nhất.
Hình khối của công trình có dáng vẻ bề thế vuông vức nhưng không cứng nhắc.
Nhìn chung mặt đứng của công trình có tính hợp lý và hài hoà kiến trúc với tổng thể kiến trúc quy hoạch của các công trình xung quanh.
Các vật liệu sử dụng:
Vữa xây, vữa trát, vữa lát dùng các loại vữa xi măng mác 50#; vữa trát trần, ốp dùng vữa mác 75#
Trong nhà cao tầng hiện nay thường sử dụng thép CII và CIII. Với công trình sử dụng thép CII.
Các giải pháp kỹ thuật công trình
Các giải pháp thông gió chiếu sáng
Không gian tầng và các phòng ở và hệ thống giao thông chính trên các tầng đều được tận dụng hết khả năng chiếu sáng tự nhiên thông qua các cửa kính bố trí bên ngoài. Ngoài ra chiếu sáng nhân tạo cũng được bố trí sao cho khi ánh sáng tự nhiên không đủ thì ánh sáng nhân tạo cũng có thể phủ hết được những điểm cần chiếu sáng.
Theo tiêu chuẩn chiếu sáng nhân tạo 20-TCVN-16-86. Các phòng học & giao viên sử dụng đèn huỳnh quang 36w-220v. Chiếu sáng hành lang, khu vệ sinh sử dụng đèn hộp huỳnh quang, đèn lốp trần.
Giải pháp kiến trúc của công trình tạo điều kiện về thông gió và chiếu sáng cho cả 4 mặt vì vậy giải pháp thông gió chủ yếu là tự nhiên trừ các khu vệ sinh có hệ thống hút gió được thiết kế riêng biệt theo yêu cầu nhu cầu thông gió riêng.
Các giải pháp bố trí giao thông
Giao thông theo phương ngang trên mặt bằng được thực hiện bởi hệ thống hành lang giữa được nối với hệ thống giao thông theo phương đứng tại các điểm nút giao thông tạo ra sự lưu thông thông suốt trong toàn bộ công trình.
Giao thông theo phương đứng được bố trí tại vị trí giữa và góc toà nhà bằng thang bộ.
Giải pháp cung cấp điện nước và phục vụ giao thông
Nguồn cung cấp điện của công trình lấy từ điện sinh hoạt của Thành Phố, được kéo vào hộp cầu dao tổng đặt riêng ngoài công trình. Từ đó được cung cấp tới các bảng phân phối điện cục bộ tại các tầng và đến các bảng phân phối điện của các phòng học bằng các tuyến dây đi trong hộp kỹ thuật điện. Dây dẫn từ bảng phân phối điện đến công tắc, ổ cắm điện và từ công tắc đến đèn đều được chôn ngầm trần, tường.
Hệ thống cấp thoát nước sinh hoạt cho trường là nước từ hệ thống cấp nước chính của thành phố được nhận vào bể ngầm đặt tại chân công trình. Nước được bơm lên két nước trên mái công trình. Việc điều khiển quá trình bơm là hoàn toàn tự động. Nước từ két nước theo ống chảy về các phòng, vị trí cần thiết.
Hệ thống thoát nước và xử lý nước thải công trình: Nước mưa trên mái công trình, trên ban công, nước thải sinh hoạt thu về bể xử lý nước thải. Nước sau khi xử lý được đưa ra ông thoát chung của thành phố.
Giải pháp phòng chống hỏa hoạn
Công trình được thiết kế theo tiêu chuẩn “Công tác phòng cháy chữa cháy cho nhà và công trình. TCVN 2622-1995”. Các biện pháp phòng cháy chữa cháy thiết kế cho công trình:
- Bố trí hộp bình bọt khí CO2 chữa cháy đặt ở mỗi sảnh, cầu thang của từng tầng. Vị trí của bình chữa cháy được bố trí sao cho dễ thấy, có kèm theo bảng qui định và hướng dẫn sử dụng.
- Có lắp sẵn các đầu vòi cứu hỏa tại các đầu nút giao thông, tại các cổng chính cổng phụ, được thiết kế hợp lý khi có sự cố xảy ra sử dụng thuận tiện.
Hệ thống chống sét và tiếp đất
Công trình có biện pháp chống sét đúng theo tiêu chuẩn chống sét hiện hành. Do vậy được thiết kế hệ thống chống sét đặt trên đỉnh của tòa nhà. Hệ thống này gồm một hệ thống các cọc tiếp đất chôn sâu vào lòng đất có khả năng truyền nhanh dòng điện nhận từ sét vào lòng đất. Trên đỉnh nhà có kim thu sét gắn với bộ thu sét được lắp trên ống thép. Hệ thống này đảm bảo bán kính bảo vệ toàn ngôi nhà. Nối giữa kim thu sét với hệ thống tiếp đất là các dây đồng lắp chìm trong tường. Hệ thống phải đảm bảo điện trở theo mức qui định.
